中硼硅玻璃输液瓶耐酸性测试仪是一种模拟极端环境（高温、强酸）的专业检测设备，用于评估玻璃容器在酸性条件下的化学稳定性。通过检测金属离子（如钠、硼、硅等）的析出量，判断其是否符合药典及国际标准要求。以下是济南中科电子中硼硅玻璃输液瓶耐酸性测试方法及注意事项的详细说明：
一、仪器概述

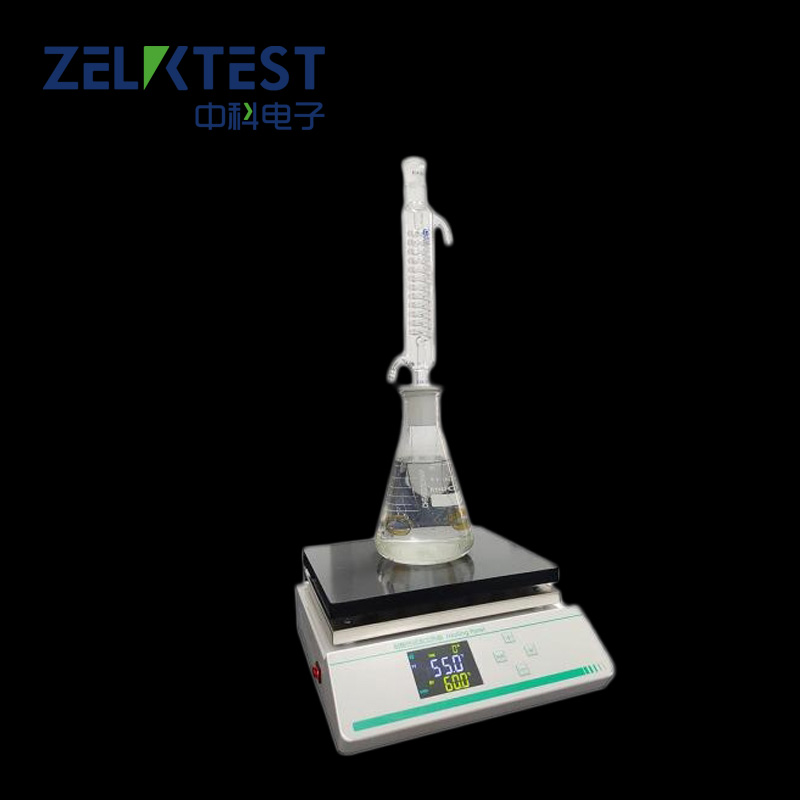

济南中科电子研发的“NSX-02A耐酸性测试装置”专业用于药用玻璃的耐沸腾盐酸溶液的浸蚀性和玻璃的耐酸性水溶液浸蚀性试验，以便于测定和分级。产品根据标准《YBB00342004-2015玻璃耐沸腾盐酸浸蚀性测定方法》设计配置，是药用玻璃制品的生产和使用企事业单位不可或缺的试验仪器。
二、测试标准与原理
1、参考标准：
中国药典（ChP）：四部中“玻璃容器耐水性测定法”提供基础方法。
YBB 00342002：国家药包材标准，明确钠钙玻璃与中硼硅玻璃输液瓶的耐酸性测试。
USP <660>（美国药典）与 EP 3.2.1（欧洲药典）：规定化学耐受性测试的国际方法。
2、核心测试原理：
模拟极端条件（高温、强酸）加速玻璃表面侵蚀，通过测定浸出金属离子评估耐腐蚀性。
三、测试步骤详解
1、样品制备：
清洗：用纯化水超声清洗输液瓶，确保无杂质残留。
切割：若需玻璃片测试，切割成表面积约10 cm²的试样，边缘需研磨光滑。
2、测试条件：
酸液配置：6%盐酸（v/v）或0.1 mol/L HCl（依标准选择）。
加热环境：121℃高压湿热灭菌处理30~60分钟。
3、操作流程：
将酸液注入输液瓶至标称容量的90%，密封后置于耐酸测试装置中加热。
冷却后收集浸出液，经0.45 μm滤膜过滤，采用滴定法（总碱金属）或ICP-OES（元素分析）测定结果。
4、结果判定：
国内标准要求总碱金属浸出量≤0.1 mg/dm²，国际标准则细化到单一元素限值（如Na≤0.2 ppm）。
四、关键注意事项
1、样品均一性：确保多批次样品测试（通常n=3），减少偶然误差。
2、空白对照：同时进行空白酸液加热，扣除背景值。
3、仪器校准：使用标准溶液定期校准，如NIST标准品。
4、外观检查：测试后观察玻璃表面是否出现裂纹、发白或剥落。
5、条件控制：严格监控温度和时间，避免过热导致玻璃结构变化。
五、不同标准的差异
酸浓度与温度：YBB采用更高酸浓度（6%）和湿热条件，而USP/EP使用较低浓度（0.1 mol/L）和常压加热，反映不同加速腐蚀策略。
检测指标：国内标准侧重总碱，国际标准细化到单一元素，可能对高硼硅玻璃中的硼、硅迁移更敏感。
结语
中硼硅玻璃输液瓶的耐酸性测试是药品安全的重要防线。济南中科电子以专业设备与标准化服务，助力企业高效完成检测，为药品包装质量保驾护航。如需了解更多技术细节或设备方案，欢迎联系我们的工程师团队！
